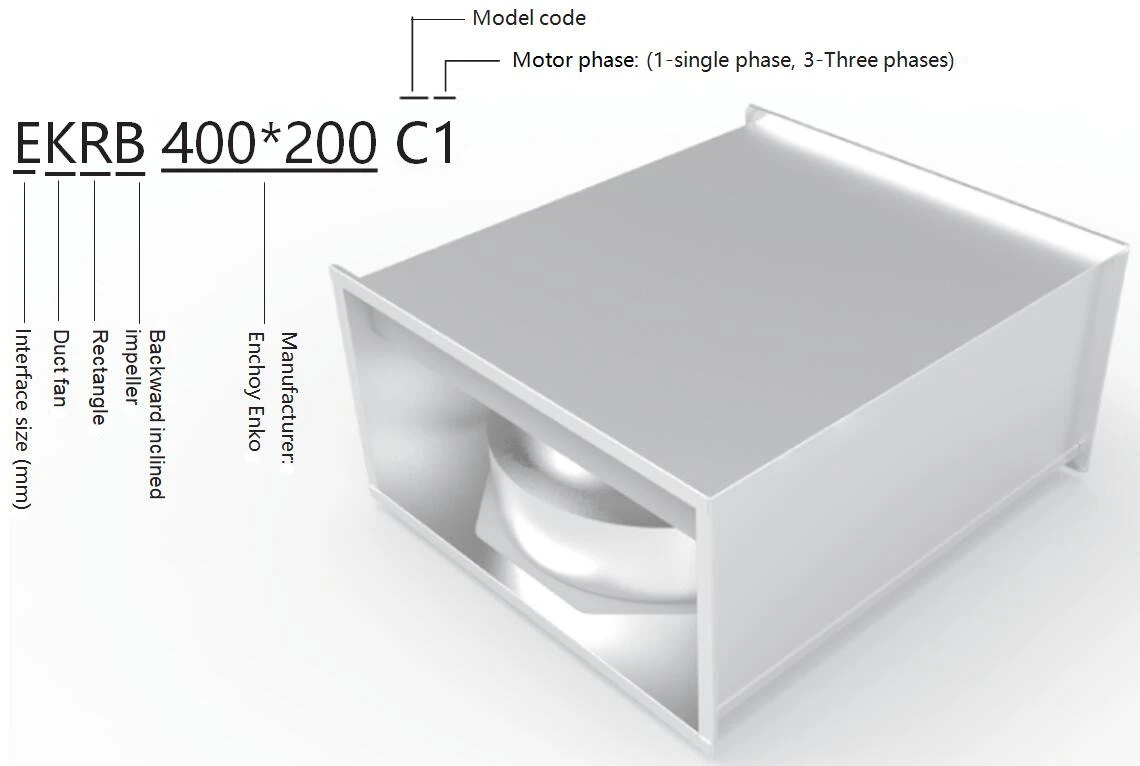

Прямокутний вентилятор EKR / EKRB Series
Новий дизайн
Повністю заклеєна конструкція, високий статичний тиск, великий об'єм повітря, придатний для повітряного транспорту на великі відстані .
01
Захист від перегріву
Усі двигуни, оснащені автоматичним пристроєм захисту від термічного захисту, безпечніше .
02
Регульована швидкість
Двигун може досягти стрімкого регулювання швидкості, клієнти можуть вибрати відповідний об'єм повітря відповідно до фактичних потреб .
03
Легкий у обслуговуванні
Індексований дизайн кронштейна двигуна, простий в очищенні та обслуговування .
04
Висока волога стійкість
Виготовлений з високоміцного оцинкованого листа та прийняття обробки поверхневого розпилення, стійкий до корозії . дозволяє встановлювати у вологих та вологих середовищах .
05
Шанувальники квадратних каналів серії EKR часто використовуються в: офісній будівлі, лікарні, готелі, супермаркеті, підземних стоянках, великих супермаркетах та інших місцях, вентилятор квадратних каналів EKRB, оснащений двигуном заднього нахилу, широким застосуванням, більш ефективним .
EKR/EKRB Максимальний об'єм повітря 10000 м3/год, максимальний тиск1000pa, розміри від 300 мм*150 мм надходять 800 мм*500 мм, є інтерфейс круглого фланця, доступний як опція .
Прямокутні вентилятори протоки, придатні для заводської, лікарні, готелю, готелю, торгового центру, офісної будівлі системи подачі та вихлопних газів, а також підземної парковки та тривалого вентилятора реле трубопроводу . all ekr/ekrb Усі серії вентиляторів є необов’язковими ec безтим’яними двигуном .}}
Загальні факти вентиляторів Опис
• Вентилятор використовується для транспортування "чистого" повітря, тобто не призначене для вогняних речовин, вибухових речовин, подрібнення пилу, сажі тощо .
• Вентилятор оснащений асинхронним індукційним двигуном зовнішнього ротора з безперервними герметичними кульками .
• Конденсатор має кінцевий термін експлуатації і його слід обміняти через 45, 000 години оперної пропозиції (близько 5 років), щоб забезпечити максимальну функцію . несправний конденсатор може спричинити пошкодження .
• Щоб досягти максимального часу життя для установок у вологих або холодних умовах, вентилятор повинен працювати безперервно .
• Вентилятор можна встановити зовні або в інших вологих умовах . Переконайтесь, що будинок вентилятора оснащений дренажом .
• Вентилятор можна встановити в будь -якому положенні .
Встановлення
• Вентилятор повинен бути встановлений відповідно до мітки напрямку повітря на вентиляторі .
• Вентилятор повинен бути підключений до каналу або оснащена безпечною решіткою .
• Вентилятор повинен бути встановлений безпечно і переконайтеся, що жоден сторонні об'єкти не залишаються позаду .
• Вентилятор повинен бути встановлений таким чином, що робить обслуговування та обслуговування легким .
• Вентилятор повинен бути встановлений таким чином, щоб вібрації не могли переливатися на канал або будівництво .
• Для регулювання швидкості може бути підключений трансформатор, триак або перетворювач частоти .
• На внутрішній частині з'єднувальної коробки наноситься схема електропроводки або окремо укладена .
• Вентилятор повинен бути встановлений та підключений електрично правильним шляхом .
• Завжди використовуйте внутрішній термоконтакт, див. Діаграма електропроводки .
• Електричні установки повинні бути зроблені уповноваженим електриком .
• Електричні установи повинні бути підключені до вільного перемикача на локально, або за допомогою заміщення головки, що блокується .
Операція
Починаючи, переконайтеся, що:
• Струм не перевищує більше, ніж +5% того, що зазначено на мітку .
• Підключена напруга знаходиться між +6% до –10% від номінальної напруги .
• Під час запуску вентилятора не з’являється шум .
• Напрямок обертання на фазових двигунах 3- відповідно до мітки .
Як впоратися
• Вентилятор повинен бути транспортований у своїй упаковці до встановлення . Це запобігає пошкодженням транспорту, подряпинами та вентилятором забруднити .
• Увага, шукайте гострі краї та кути .
Технічне обслуговування
• Перед службою, технічним обслуговуванням або ремонтом починається, вентилятор повинен бути без напруги, а крильчатка повинна зупинити .
• Розгляньте вагу вентилятора при вилученні або відкритті великих шанувальників, щоб уникнути заклинювання та контузій .
• Вентилятор повинен бути очищений при необхідності, принаймні один раз на рік, щоб підтримувати потужність і уникнути, нездатність, що може спричинити непотрібні збитки на підшипниках .
• Підшипники вентилятора не містять технічного обслуговування і їх слід поновлювати лише при необхідності .
• При очищенні вентилятора чистка високого тиску або сильний розчинення не повинна використовуватись .
• Очищення повинно здійснюватися, не виводячи або пошкоджуючи крильчатка .
• Переконайтесь, що від вентилятора немає шуму .
Виявлення несправностей
1. Переконайтесь, що вентилятора є напруга .
2. Розріжте напругу і переконайтеся, що крильчатка не заблокована .
3. Check the thermocontact/motor protector. If it is disconnected the cause of overheating must be taken care of, not to be repeated. To restore the manual thermo-protector the tension will be cut for a couple of minutes. Larger motors than 1.6A may have manual resetting on the двигун . Якщо він має автоматичний термо-проротектор, скидання буде здійснено автоматично, коли двигун холодний.
4. Переконайтесь, що конденсатор підключений, (лише однофазна) відповідно до схеми проводки .
5. Якщо вентилятор все ще не працює, перше, що потрібно зробити - це поновити конденсатор .
6. Якщо нічого з цього працює, зверніться до постачальника вентилятора .
7. Якщо вентилятор повертається постачальнику, він повинен бути очищений, кабель двигуна непошкодженим та детальний звіт про невідповідність укладений .
Гарантія
Гарантія є дійсною лише за умови, що вентилятор використовується відповідно до цього "напрямки передачі" .
Пояснення тиску / потоку
Рис . 1:
Крива вентилятора описує ємність вентилятора, i . e . Потік вентилятора при різних тисках при специфічній вхідній напрузі .
Діаграма вентилятора має тиск у Паскалі, штат Пенсільванія, на вертикальній осі та потік кубічних метрів на секунду, м3/s, на горизонтальній осі .
Точка кривої вентилятора, що показує поточний тиск і потік, називається робочою точкою вентиляторів . У нашому прикладі вона позначена P .
Якщо тиск збільшується в каналах, робоча точка рухається по кривій вентилятора, а отже, отримується менший потік . у прикладі робоча точка переміщується .
Рис . 2:
Системна лінія описує загальну поведінку вентиляційної системи (протоки, глушники та клаптики .) .
По цілому системній лінії S, робочі точки переміщуються з P2 до P3, коли обертальна швидкість змінила .
Відмітний етап напруги з EG . Трансформатор створює різні криві вентилятора, 135 V і 230 В, зазначений у прикладі .
Рис . 3:
Наші криві вентилятора представляють загальний тиск у pascal . загальний тиск=статичний + динамічний прес-сір .
Статичний тиск - це тиск вентилятора порівняно з атмосферним тиском . Саме цей тиск повинен подолати втрати тиску системи вентиляції .
The dynamic pressure is a calculated pressure that arises at the outlet of the fan, and ismostly due to air velocity. The dynamic pressure thus describes how the fan is working. The dynamic pressure is presented with a curve, starting at origo, that increases with increased flow. A high dynamic pressure can with wrong duct connection produce a high pressure loss. If Втрата тиску в системі відома, вентилятор, різниця якого між загальним і динамічним тиском відповідає втраті тиску в системі .
Звукові дані Пояснення
Звукові дані в цій брошурі засновані на наступних визначеннях: у системі потрібно знайти .
Точки, для яких представлені звукові дані, знаходяться по системній лінії, визначеній тиском і потоком, зазначеним у таблиці звукових даних для кожного вентилятора . У цих таблицях є три типи звуку; Звук входу та виходу вимірюється в каналах, в той час як навколишній звук вимірюється поза межами вентилятора та каналів . для всіх цих типів звуку рівні звукової потужності представлені в октавних діапазонах . для навколишнього звуку, а також рівень звукового тиску обчислюється . вимірюваною для звуку 51 для звуку 51 для звуку 51 для звуку 51 для звуку 51 для звуку 51 для звуку 51 для об'єднаного звуку 51 для звуку 51 для об'єднаного звуку 51 для звуку 51 для об'єднаного звуку 51 для об'єднаного звуку 51, що вимірюється. канал .
Звукові вимірювання в Enchoy проводяться відповідно до ISO-Standards та з фанатами у своїх корпусах, оскільки це близьке до значень реальності .
ISO-метод:Вимірювання проводиться в каналах із вказаною конструкцією та не відбиваючим з'єднанням . вимірювань та обчислень проводяться в 1/1 октавовій смузі .
Measurements of the fan without it's housing resolves in lower sound. The trade association ASHRAE in USA, is stated in Application of Manufacturers Sound Data, that the result of sound measure ments of a fan without it`s housing is 5-10 dB lower in octave bands from 250 Hz and lower than a fan in it's housing.
AMCA-метод:Вимірювання проводиться з вентилятора з його корпусом в анехогенній кімнаті, що призводить до нижчого рівня звуку .
Точність вимірювання
Розробляючи метод вимірювання рівня звукової потужності для каналів, організація міжнародних стандартів ISO також проаналізувала неточність вимірювання в різній октавній діапазоні (90% точності) .}
| Октаве гурт (Гц) | 63 | 125 | 250 | 500 |
| Неточність (db) | ±5.0 | ±3.4 | ±2.6 | ±2.6 |
| Октаве гурт (Гц) | 1000 | 2000 | 4000 | 8000 |
| Неточність (db) | ±2.6 | ±2.9 | ±3.6 | ±5.0 |
Рівень звукової потужності
Рівень потужності звуку, LW (A) використовується для обчислення звуку з усієї системи вентиляції . Ця система може бути складом грилів, дефузорів та дифузорів, наприклад .
Рівень потужності звуку-це виміряне значення відповідно до стандартів, і він не розповідає, як звук відображається, оскільки звукова потужність не залежить від характеристик розміщення вентилятора ., щоб нагадувати людське вухо, використовується A-filter, що вказується на lw (a), виміряний у db (a) мірі в БД (a) .}}}}}}}}}}}}}}}}}}}}}}
Рівень звукового тиску
Рівень звукового тиску, LP або LP (A), розповідає, як людське вухо реєструє звук . Це залежить від рівня звукової потужності, відстані від джерела, обмежень поширення та акустичних характеристик приміщень .
Рівень звукового тиску представлений для кімнати з кімнатою з еквівалентною зоною поглинання 20 м2. 7 різниця дБ відповідає відстані CA 3M, де звук випромінюється у півсферичному поширенні .
Рівень звукового тиску можна обчислити як: lp=lw +10 log (q/4τr 2+4/a)
A=- еквівалентна область поглинання кімнати Q=- тип поширення:
Q =1 - це сферичне поширення
Q =2 - це напівсферичне поширення
Q =4 - це чверть сферичне поширення
Для корпусу вільного поля, i . e . з вентилятора даху рівень звукового тиску калілюється як: lp=lw +10 logq/4τr 2.}
З LW (A) TOT при 63 дб (A), відстань 5 метрів, напівсперика Spherica та випадок вільного поля, результатом буде LP (A) =63+10 log2/4τ 52=63-22=41 db (a)
І на 10 метрів: lp (a) =63+10 log2/4τ 102=63-28=35 db (a)
