Вбудовані кругові шанувальники EK серії

Новий дизайн

Дизайня конструкції кільця з подвійним ущільненням знижує рівень шуму, більшу ємність та статичний тиск.

Захист від перегріву

Двигун інтегрував тепловий контакт з автоматичним скиданням.

Швидкісна контроль

Швидкість вентилятора можна контролювати.

Вологостійкість

Кожус виготовляється з оцинкованою сталі та порошком, покритим для високої стійкості до корозії.

Проста установка

Кругове з'єднання протоки з спеціальною кронштейном та замахуванням, полегшуйте встановлення.

Повна системна конфігураційна аксесуари

Усі відповідні вентиляторні аксесуари, такі як губернатор, кріплення кронштейна, затискач, зворотний клапан, глушник, подача повітря та витяжне відділення, впуск віконного повітря, настінне споживання, дощова кришка з нержавіючої сталі, коробка фільтрів, клапан самостійно врівноваженого та тощо, повинні бути приєднані до однієї зупинки свіжої повітряної системи та встановлення.

Максимальний об'єм повітря EK 1873 м³\/H, Максимальний тиск 841PA, розмір інтерфейсу від 100 мм -400 мм.

Застосовуване місце

Кругові вентилятори серії EK з широким застосуванням у будівництві \/ кораблі \/ готелі \/ офісі \/ будинку або як вентилятор підсилювача для довгих протоків, для всіх вентиляторів серії EK замість двигуна змінного струму можна використовувати більш високий ефективний та енергозберігаючий двигун ЕК.

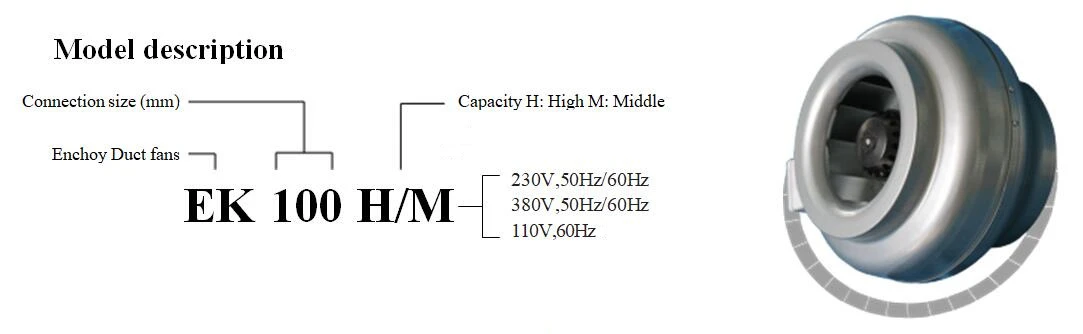

Опис моделі

Загальні факти вентиляторів Опис

• Вентилятор використовується для транспортування "чистого" повітря, тобто не призначене для вогняних речовин, вибухових речовин, шліфуючих пилу, сажі тощо.

• Вентилятор оснащений асинхронним зовнішнім індукційним двигуном ротора з безперервними герметичними кульками.

• Конденсатор має кінцевий термін експлуатації і його слід обміняти через 45, 000 години оперної діяльності (близько 5 років), щоб забезпечити максимальну функцію. Несправний конденсатор може завдати шкоди.

• Щоб досягти максимального часу життя для установки у вологих або холодних умовах, вентилятор повинен працювати постійно.

• Вентилятор може бути встановлений зовні або в інших вологих умовах. Переконайтесь, що вентилятор обладнаний дренажом.

• Вентилятор можна встановити в будь -якому положенні.

Встановлення

• Вентилятор повинен бути встановлений відповідно до етикетки повітряного напрямку на вентиляторі.

• Вентилятор повинен бути підключений до каналу або оснащена безпечною решіткою.

• Вентилятор повинен бути встановлений безпечно і переконайтеся, що жоден сторонні предмети не залишаються позаду.

• Вентилятор повинен бути встановлений таким чином, що полегшує обслуговування та обслуговування.

• Вентилятор повинен бути встановлений таким чином, щоб вібрації не могли переходити на протоки або будівництво.

• Для регулювання швидкості може бути підключений трансформатор, триак або перетворювач частоти.

• На внутрішній стороні з'єднувальної коробки наноситься схема електропроводки або окремо укладена.

• Вентилятор повинен бути встановлений та підключений електрично правильним шляхом.

• Завжди використовуйте внутрішній термоконтакт, див. Діаграма електропроводки.

• Електричні установки повинні здійснювати уповноважений електрик.

• Електричні установи повинні бути підключені до локально розташованого перемикача, що знаходиться в вільному напрузі, або за блокуванням перемикача головки.

Операція

Починаючи, переконайтеся, що:

• Струм не перевищує більше, ніж +5% того, що зазначено на етикетці.

• Підключена напруга знаходиться між +6% до –10% від номінальної напруги.

• Під час запуску вентилятора не з’являється шум.

• Напрямок обертання на фазових двигунах 3- відповідно до мітки.

Як впоратися

• Вентилятор повинен бути транспортований у упаковці до встановлення. Це запобігає транспортним пошкодженням, подряпинам та вентилятору забруднити.

• Увага, шукайте гострі краї та кути.

Технічне обслуговування

• Перед тим, як розпочати обслуговування, технічне обслуговування або ремонт, вентилятор повинен бути без напруги, а крильчатка повинна зупинитися.

• Розгляньте вагу вентилятора при вилученні або відкритті великих шанувальників, щоб уникнути заклинання та контузій.

• Вентилятор повинен бути очищений при необхідності, щонайменше раз на рік, щоб підтримувати потужність і уникнути, нездатність, що може спричинити непотрібні збитки на підшипниках.

• Підшипники вентиляторів не містять технічного обслуговування і їх слід поновлювати лише при необхідності.

• Під час очищення вентилятора чистка високого тиску або сильний розчинення не слід використовувати.

• Очищення слід проводити, не виводячи або пошкоджуючи крильчатку.

• Переконайтесь, що від вентилятора немає шуму.

Виявлення несправностей

1. Переконайтесь, що вентилятора є напруга.

2. Розріжте напругу і переконайтеся, що крильчатка не заблокована.

3. Перевірте протектор ThermocontAct\/Motor. Якщо він відключений, причину перегріву слід подбати, а не повторювати. Щоб відновити ручний термо-прочений, напруга буде розрізана на пару хвилин. Більші двигуни, ніж 1,6А, можуть мати ручне скидання на двигун. Якщо у нього є автоматичний термо-прочене, скидання буде здійснено автоматично, коли двигун холодно.

4. Переконайтесь, що конденсатор підключений (лише однофазна) відповідно до схеми електропроводки.

5. Якщо вентилятор все ще не працює, перше, що потрібно зробити - це поновити конденсатор.

6. Якщо нічого з цього працює, зверніться до постачальника фанатів.

7. Якщо вентилятор повернувся до постачальника, він повинен бути очищений, кабель двигуна непошкоджена та докладний звіт про невідповідність.

Гарантія

Гарантія є дійсною лише за умови, що вентилятор використовується відповідно до цього "напрямку, що передує".

Пояснення тиску \/ потоку

Рис. 1:

Крива вентилятора описує ємність вентилятора, тобто потік вентилятора при різних тисках при специфічній вхідній напрузі.

Діаграма вентилятора має тиск у Паскалі, штат Пенсільванія, на вертикальній осі та потік кубічних метрів на секунду, м³\/с, на горизонтальній осі.

Точка кривої вентилятора, що показує поточний тиск і потік, називається робочою точкою вентиляторів. У нашому прикладі він позначений P.

Якщо тиск збільшується в каналах, робоча точка рухається по кривій вентилятора і, отже, отримується менший потік. У прикладі робоча точка рухалася б.

Рис. 2:

Системна лінія описує загальну поведінку вентиляційної системи (протоки, глушники та клапан.).

Уздовж цієї системної лінії S, робочі точці переміщалися з P2 до P3, коли змінювалося обертання.

Виразні етапи напруги з наприклад. Трансформатор виробляє різні криві вентилятора, 135 V і 230 В, зазначені в прикладі.

Рис. 3:

Наші криві вентилятора представляють загальний тиск у Паскалі. Загальний тиск=Статичний + динамічний прес-сір.

Статичний тиск - це тиск вентилятора порівняно з атмосферним тиском. Саме цей тиск повинен подолати втрати тиску системи вентиляції.

Динамічний тиск - це обчислений тиск, який виникає на виході вентилятора, і в основному через швидкість повітря. Таким чином, динамічний тиск описує, як працює вентилятор. Динамічний тиск подається за допомогою кривої, починаючи з oriCo, що збільшується із збільшенням потоку. Високий динамічний тиск може з неправильним з'єднанням протоки призведе до втрати високого тиску. Якщо втрата тиску в системі відома, вентилятор якого між загальним та динамічним тиском відповідає втраті тиску в системі.

Звукові пояснення даних

Звукові дані в цій брошурі засновані на наступних визначеннях: у системі необхідно знайти.

Точки, за якими представлені звукові дані, знаходяться по системній лінії, визначеній тиском та потоком, зазначеним у звуковій таблиці для кожного вентилятора. У цих таблицях є три типи звуку; Звук входу та виходу вимірюється в протоці, тоді як навколишній звук вимірюється поза системою вентилятора та каналів. Для всіх цих типів звуку рівні звукової потужності представлені в октавних смугах. Для навколишнього звуку також розраховано рівень звукового тиску. Вимірювання проводяться згідно ISO 3741 для навколишнього звуку або ISO 5136 для звуку, виміряного для каналу.

Звукові вимірювання в Enchoy проводяться згідно з ISO-Standards та з фанатами у своїх корпусах, оскільки це близьке до цінностей реальності.

ISO-метод:Вимірювання проводиться в каналах із визначеним конструкцією та не відбиваючим з'єднанням. Вимірювання та розрахунки проводяться в 1\/1 октавовій смузі.

Вимірювання вентилятора без його корпусу вирішується нижчим звуком. Торгова асоціація ASHRAE в США зазначається у застосуванні звукових даних виробників, що результат звукового вимірювання вентилятора без корпусу його 5-10 db нижче в октавних діапазонах від 250 Гц і нижче, ніж вентилятор у його житлі.

AMCA-метод:Вимірювання проводиться з вентилятора з його корпусом в анехогенній кімнаті, що призводить до нижчого рівня звуку.

Точність вимірювання

Розробляючи метод вимірювання рівня звукової потужності для проток, Міжнародна організація стандартів ISO також проаналізувала неточність вимірювання в різних октавних смугах (90% точності).

Октаве гурт (Гц)	63	125	250	500
Неточність (db)	±5.0	±3.4	±2.6	±2.6
Октаве гурт (Гц)	1000	2000	4000	8000
Неточність (db)	±2.6	±2.9	±3.6	±5.0

Рівень звукової потужності

Рівень звуку, LW (A) використовується для обчислення звуку з усієї системи вентиляції. Ця система може бути складом грилів, демпферів та дифузорів.

Рівень потужності звуку - це вимірюване значення відповідно до стандартів, і він не розповідає, як звук виглядає, оскільки звукова потужність не залежить від характеристик розміщення вентилятора. Для того, щоб нагадувати людське вухо, A-фільтр використовується, позначений з LW (A), виміряним у мірі DB (A) у DB (A).

Рівень звукового тиску

Рівень звукового тиску, LP або LP (A), розповідає, як людське вухо реєструє звук. Він залежить від рівня звукової потужності, відстані від джерела, обмежень поширення та акустичних характеристик приміщення.

Рівень звукового тиску представлений для кімнати з кімнатою з еквівалентною зоною поглинання 20 м². Різниця 7DB відповідає відстані CA 3M, де звук випромінюється у півсферичному поширенні.

Рівень звукового тиску можна обчислити як: lp=lw +10 log (q\/4τr 2+4\/a)

A=- еквівалентна область поглинання кімнати Q=- тип поширення:

Q =1 - це сферичне поширення

Q =2 - це напівсферичне поширення

Q =4 - це чверть сферичне поширення

Для корпусу вільного поля, тобто від вентилятора даху рівень звукового тиску калілюється як: lp=lw +10 logq\/4τr2.

З LW (A) TOT при 63 дБ (а), відстань 5 метрів, напівсорт Spherica та корпус вільного поля, результатом буде LP (A) =63+10 log2\/4τ 5²=63-22=41 db (a)

І на 10 метрів: lp (a) =63+10 log2\/4τ 10²=63-28=35 db (a)
