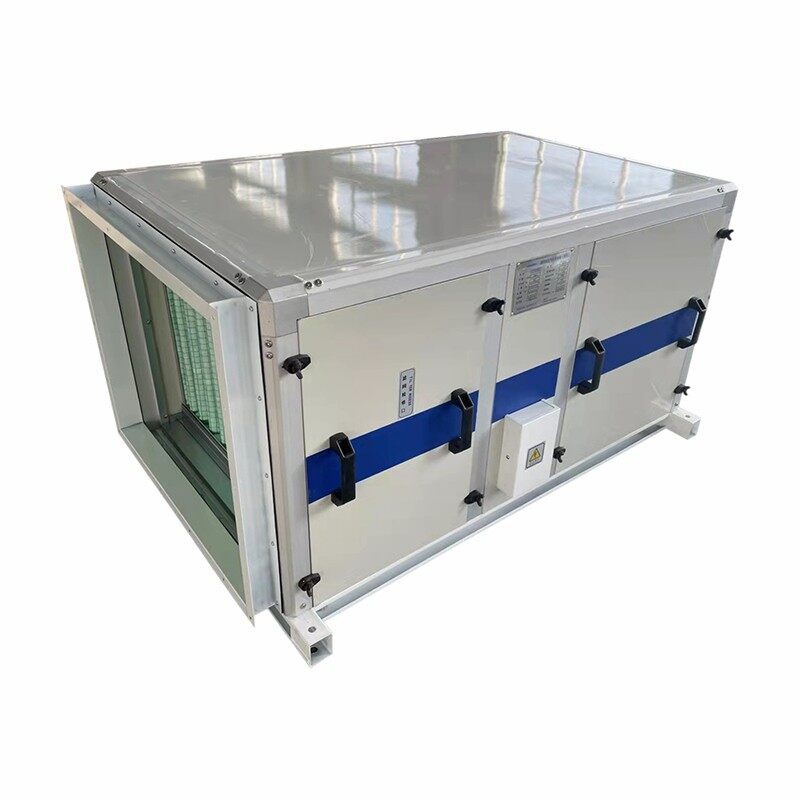

Відцентрове вентилятор шафи

45 -мм похилий кут кадр; 30 мм/50 мм кольорова сталева пластина; зворотній сплетений вентилятор; Висока ефективність для 35, 000-60, 000 M³/H з V-подібною конструкцією .

Розширення довжини шляхом додавання високоефективного обладнання: 12, 000-15, 000 m³/h: +200 мм; 18, 000 M³/H: +300 мм; 20, 000-30, 000 M³/H: +400 мм; 40, 000-60, 000 m³/h: +650 mm .

Цей продукт приймає зворотний вентилятор і високоякісний двигун . Він має великий об'єм повітря, високий тиск повітря, стабільна робота та низький шум . Кабінет легко зібрати та обслуговувати, роблячи установку та обслуговування простим .}}

Customers can choose materials based on specific site requirements. The standard configuration uses double-sided color steel with a polystyrene core panel in the middle. This material offers thermal insulation, waterproofing, and a certain level of fire resistance. The frame is made of inclined aluminum profiles, which are aesthetically pleasing and corrosion-resistant.

Крім того, різні класи пристроїв фільтрації можна вибрати на основі середовища, досягнення мети очищення повітря .}

Модель	Кількість повітря (м³/год)	Розміри (мм)	Сила (кВт)	Статичний тиск (ПА)	Вхід повітря (мм)	Повітряний вихід (мм)	Напруга (v)
2.5#	2000	1600*800*710	1.1	650	710*575	450*450	380
2.8#	3000	1700*800*710	2.2	650	710*575	500*500	380
3.15#	4000	1750*800*795	3	700	710*660	500*500	380
3.15#	5000	1750*900*895	4	800	810*760	550*550	380
3.55#	6000	1800*1000*950	4	800	910*815	600*600	380
3.55#	7000	1800*1000*950	5.5	800	910*815	600*600	380
4#	8000	1950*1095*1050	7.5	800	1005*915	650*650	380
4#	10000	1950*1195*1110	7.5	800	1105*975	650*650	380
4.5#	12000	2200*1295*1110	11	800	1205*975	700*700	380
5#	15000	2400*1295*1330	11	800	1209*1175	800*800	380
5#	18000	2800*1600*1330	15	800	1510*600	800*800	380
5.6#	20000	2900*1600*1450	15	800	1510*800	900*900	380
5.6#	22000	2900*1600*1550	18.5	800	1510*800	900*900	380
6.3#	25000	3000*1800*1650	18.5	800	1710*900	1000*900	380
6.3#	27000	3000*1800*1650	18.5	800	1710*900	1000*900	380
7.1#	30000	3200*1900*1800	22	800	1810*1050	1050*1050	380
7.1#	35000	3200*2000*1950	30	800	1910*1100	1100*1100	380
8#	40000	3000*2100*2150	37	800	1960*1100	1200*1100	380
8#	45000	3000*2300*2250	37	800	2060*1100	1200*1100	380
9#	50000	3400*2600*2300	37	800	2460*1200	1250*1200	380
9#	60000	3400*2800*2400	45	800	2660*1200	1250*1200	380





• Вентилятор використовується для транспортування "чистого" повітря, тобто не призначене для вогняних речовин, вибухових речовин, подрібнення пилу, сажі тощо .

• Вентилятор оснащений асинхронним індукційним двигуном зовнішнього ротора з безперервними герметичними кульками .

• Конденсатор має кінцевий термін експлуатації і його слід обміняти через 45, 000 години оперної пропозиції (близько 5 років), щоб забезпечити максимальну функцію . несправний конденсатор може спричинити пошкодження .

• Щоб досягти максимального часу життя для установок у вологих або холодних умовах, вентилятор повинен працювати безперервно .

• Вентилятор можна встановити зовні або в інших вологих умовах . Переконайтесь, що будинок вентилятора оснащений дренажом .

• Вентилятор можна встановити в будь -якому положенні .





• Вентилятор повинен бути встановлений відповідно до мітки напрямку повітря на вентиляторі .

• Вентилятор повинен бути підключений до каналу або оснащена безпечною решіткою .

• Вентилятор повинен бути встановлений безпечно і переконайтеся, що жоден сторонні об'єкти не залишаються позаду .

• Вентилятор повинен бути встановлений таким чином, що робить обслуговування та обслуговування легким .

• Вентилятор повинен бути встановлений таким чином, щоб вібрації не могли переливатися на канал або будівництво .

• Для регулювання швидкості може бути підключений трансформатор, триак або перетворювач частоти .

• На внутрішній частині з'єднувальної коробки наноситься схема електропроводки або окремо укладена .

• Вентилятор повинен бути встановлений та підключений електрично правильним шляхом .

• Завжди використовуйте внутрішній термоконтакт, див. Діаграма електропроводки .

• Електричні установки повинні бути зроблені уповноваженим електриком .

• Електричні установи повинні бути підключені до вільного перемикача на локально, або за допомогою заміщення головки, що блокується .





Починаючи, переконайтеся, що:

• Струм не перевищує більше, ніж +5% того, що зазначено на мітку .

• Підключена напруга знаходиться між +6% до –10% від номінальної напруги .

• Під час запуску вентилятора не з’являється шум .

• Напрямок обертання на фазових двигунах 3- відповідно до мітки .





• Вентилятор повинен бути транспортований у своїй упаковці до встановлення . Це запобігає пошкодженням транспорту, подряпинами та вентилятором забруднити .

• Увага, шукайте гострі краї та кути .





• Перед службою, технічним обслуговуванням або ремонтом починається, вентилятор повинен бути без напруги, а крильчатка повинна зупинити .

• Розгляньте вагу вентилятора при вилученні або відкритті великих шанувальників, щоб уникнути заклинювання та контузій .

• Вентилятор повинен бути очищений при необхідності, принаймні один раз на рік, щоб підтримувати потужність і уникнути, нездатність, що може спричинити непотрібні збитки на підшипниках .

• Підшипники вентилятора не містять технічного обслуговування і їх слід поновлювати лише при необхідності .

• При очищенні вентилятора чистка високого тиску або сильний розчинення не повинна використовуватись .

• Очищення повинно здійснюватися, не виводячи або пошкоджуючи крильчатка .

• Переконайтесь, що від вентилятора немає шуму .





1. Переконайтесь, що вентилятора є напруга .

2. Розріжте напругу і переконайтеся, що крильчатка не заблокована .

3. Check the thermocontact/motor protector. If it is disconnected the cause of overheating must be taken care of, not to be repeated. To restore the manual thermo-protector the tension will be cut for a couple of minutes. Larger motors than 1.6A may have manual resetting on the двигун . Якщо він має автоматичний термо-проротектор, скидання буде здійснено автоматично, коли двигун холодний.

4. Переконайтесь, що конденсатор підключений, (лише однофазна) відповідно до схеми проводки .

5. Якщо вентилятор все ще не працює, перше, що потрібно зробити - це поновити конденсатор .

6. Якщо нічого з цього працює, зверніться до постачальника вентилятора .

7. Якщо вентилятор повертається постачальнику, він повинен бути очищений, кабель двигуна непошкодженим та детальний звіт про невідповідність укладений .





Гарантія є дійсною лише за умови, що вентилятор використовується відповідно до цього "напрямки передачі" .









Звукові дані в цій брошурі засновані на наступних визначеннях: у системі потрібно знайти .

Точки, для яких представлені звукові дані, знаходяться по системній лінії, визначеній тиском і потоком, зазначеним у таблиці звукових даних для кожного вентилятора . У цих таблицях є три типи звуку; Звук входу та виходу вимірюється в каналах, в той час як навколишній звук вимірюється поза межами вентилятора та каналів . для всіх цих типів звуку рівні звукової потужності представлені в октавних діапазонах . для навколишнього звуку, а також рівень звукового тиску обчислюється . вимірюваною для звуку 51 для звуку 51 для звуку 51 для звуку 51 для звуку 51 для звуку 51 для звуку 51 для об'єднаного звуку 51 для звуку 51 для об'єднаного звуку 51 для звуку 51 для об'єднаного звуку 51 для об'єднаного звуку 51, що вимірюється. канал .

Звукові вимірювання в Enchoy проводяться відповідно до ISO-Standards та з фанатами у своїх корпусах, оскільки це близьке до значень реальності .

ISO-метод:Вимірювання проводиться в каналах із зазначеним конструкцією та не відбиваючим з'єднанням . Вимірювання та обчислення проводяться в 1/1 октавовій смузі .

Measurements of the fan without it's housing resolves in lower sound. The trade association ASHRAE in USA, is stated in Application of Manufacturers Sound Data, that the result of sound measure ments of a fan without it`s housing is 5-10 dB lower in octave bands from 250 Hz and lower than a fan in it's housing.

AMCA-метод:Вимірювання проводиться з вентилятора з його корпусом в анехогенній кімнаті, що призводить до нижчого рівня звуку .



Точність вимірювання

Розробляючи метод вимірювання рівня звукової потужності для каналів, організація міжнародних стандартів ISO також проаналізувала неточність вимірювання в різній октавній діапазоні (90% точності) .}

Октаве гурт (Гц)	63	125	250	500
Неточність (db)	±5.0	±3.4	±2.6	±2.6
Октаве гурт (Гц)	1000	2000	4000	8000
Неточність (db)	±2.6	±2.9	±3.6	±5.0



Рівень звукової потужності

Рівень потужності звуку, LW (A) використовується для обчислення звуку з усієї системи вентиляції . Ця система може бути складом грилів, дефузорів та дифузорів, наприклад .

Рівень потужності звуку-це виміряне значення відповідно до стандартів, і він не розповідає, як звук виглядає як звукова потужність не залежить від характеристик розміщення вентилятора ., щоб нагадувати людське вухо, використовується A-фільтр, що вказується на LW (A), виміряний у DB (A) у DB (A) .}}}}}}}}}}



Рівень звукового тиску

Рівень звукового тиску, LP або LP (A), розповідає, як людське вухо реєструє звук ., він залежить від рівня звукової потужності, відстані від джерела, обмежень поширення та акустичних характеристик приміщення .

Рівень звукового тиску представлений для кімнати з кімнатою з еквівалентною зоною поглинання 20 м². 7 різниця дБ відповідає відстані CA 3M, де звук випромінюється у півсферичному поширенні .

Рівень звукового тиску можна обчислити як: lp=lw +10 log (q/4τr 2+4/a)

A=- еквівалентна область поглинання кімнати Q=- тип поширення:

Q =1 - це сферичне поширення

Q =2 - це напівсферичне поширення

Q =4 - це чверть сферичне поширення

Для корпусу вільного поля, i . e . з вентилятора даху рівень звукового тиску калілюється як: lp=lw +10 logq/4τr 2.}

З LW (A) TOT при 63 дб (A), відстань 5 метрів, напівсперика Spherica та випадок вільного поля, результатом буде LP (A) =63+10 log2/4τ 5²=63-22=41 db (a)

І на 10 метрів: lp (a) =63+10 log2/4τ 10²=63-28=35 db (a)
